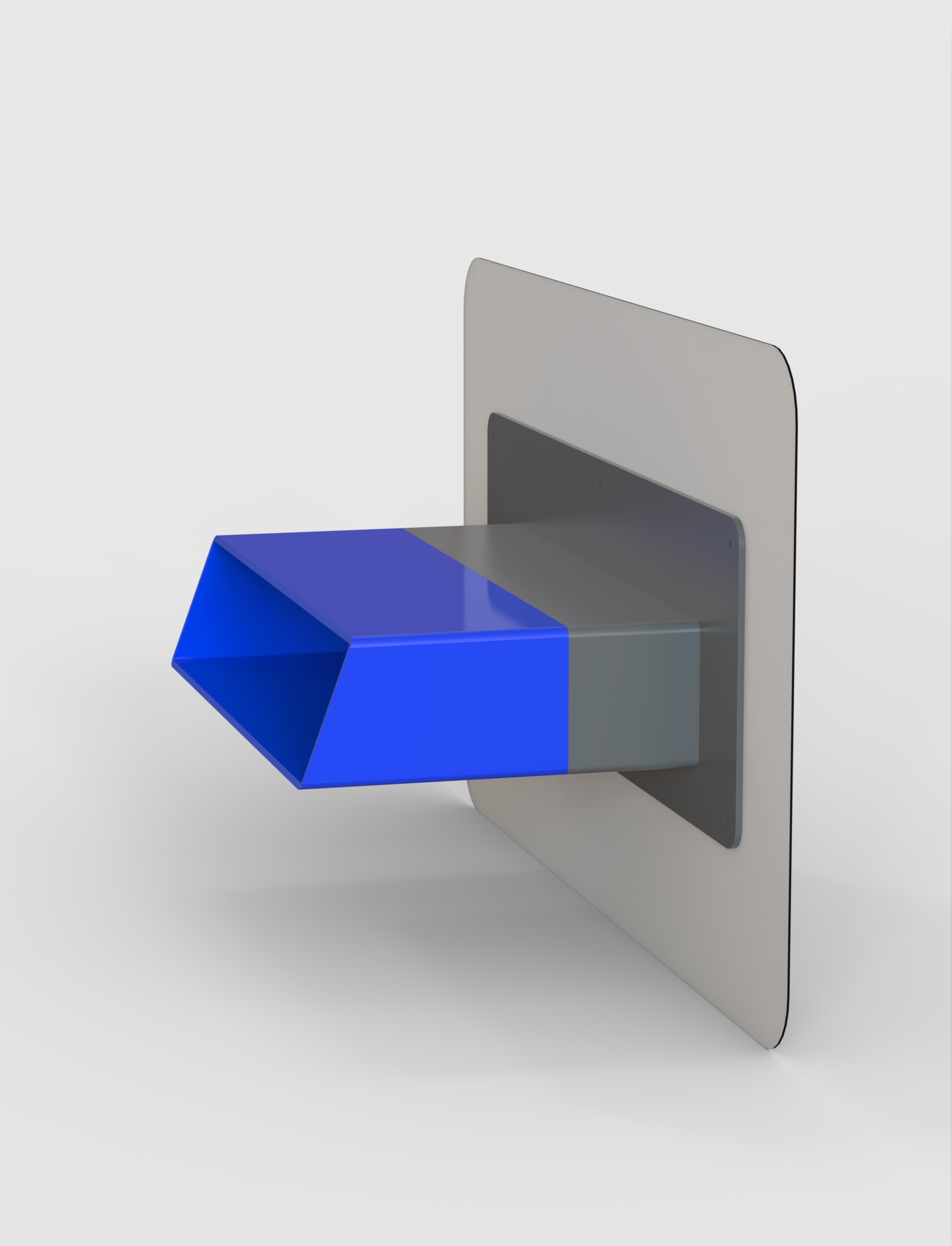

b/s/t PVC Notüberlauf RS mit Lackierung

 Die tägliche Praxis zeigt, dass Notüberläufe auf Flachdächern oft sehr hohe Wassermengen entwässern müssen.
Um diese Wassermengen abzuführen, ist auf dem Dach eine sehr hohe Anzahlan runden oder kleineren rechteckigen Notüberläufen erforderlich.

– Der b/s/t Sonderbau fertigt rechteckige Wasserspeier /Notüberläufe bis zu einer Breite von 1m an, die hohe Durchlaufleistungen besitzen und in Abmessung und Leistung genau auf die jeweilige Entwässerungsaufgabe angepasst werden können.

– Der b/s/t Sonderbau bietet zudem den Vorteil, dass die Ablaufkörper nicht nur aus PVC-U, sondern auch aus PP oder PE gefertigt werden können. Dies ermöglicht neben dem Anschluss von PVC- und EVA-Dachbahnen auch die Verschweissbarkeit von Dachbahnen auf Basis von Polyolefinen oder ECB.

Das Standard-Entwässerungssystem und das Notüberlaufsystem müssen gemeinsam mindestens das am Gebäudestandort über 5 min zu erwartende Jahrhundertregenereignis (r(5,100)) entwässern können.
Das Mindestabflussvermögen QNOT [ l / s ] der Notüberläufe wird nach folgender Gleichung berechnet:

Dabei ist
r(5,100) die 5-Minuten-Regenspende in
Liter je Sekunde und Hektar
(l /(s·ha)), die einmal in 100 Jahren
erwartet wird
r( 5,5 ) die 5-Minuten-Regenspende in
Liter je Sekunde und Hektar
(l /(s·ha)), die einmal in 5 Jahren
erwartet wird
C Abflussbeiwert – abhängig von
der Art der Bedachung (mech.
befestigt, begrünt, bekiest u. a.)
A die wirksame Niederschlagsmenge,
in Quadratmeter (m2)

Material
PVC-U, schlagzäh, UV-stabilisiert
Sonderbau*
Innere Breite max. 1000 mm,
innere Höhe mind. 60 mm,
Materialstärke 5 mm
Ab innere Breite 500 mm
mit Stabilisierungssteg
Fertigungsbedingte Anstauhöhe von mind.
15 mm
Wasserstand 35 mm, 45 mm (oder nach
Angabe) mit abgewinkelter Grundplatte,
ab 50 mm Wasserstand nur mit gerader
Grundplatte (bitte bei Bestellung angeben)
