b/s/t Universal Heizelement SR



Produktbeschreibung

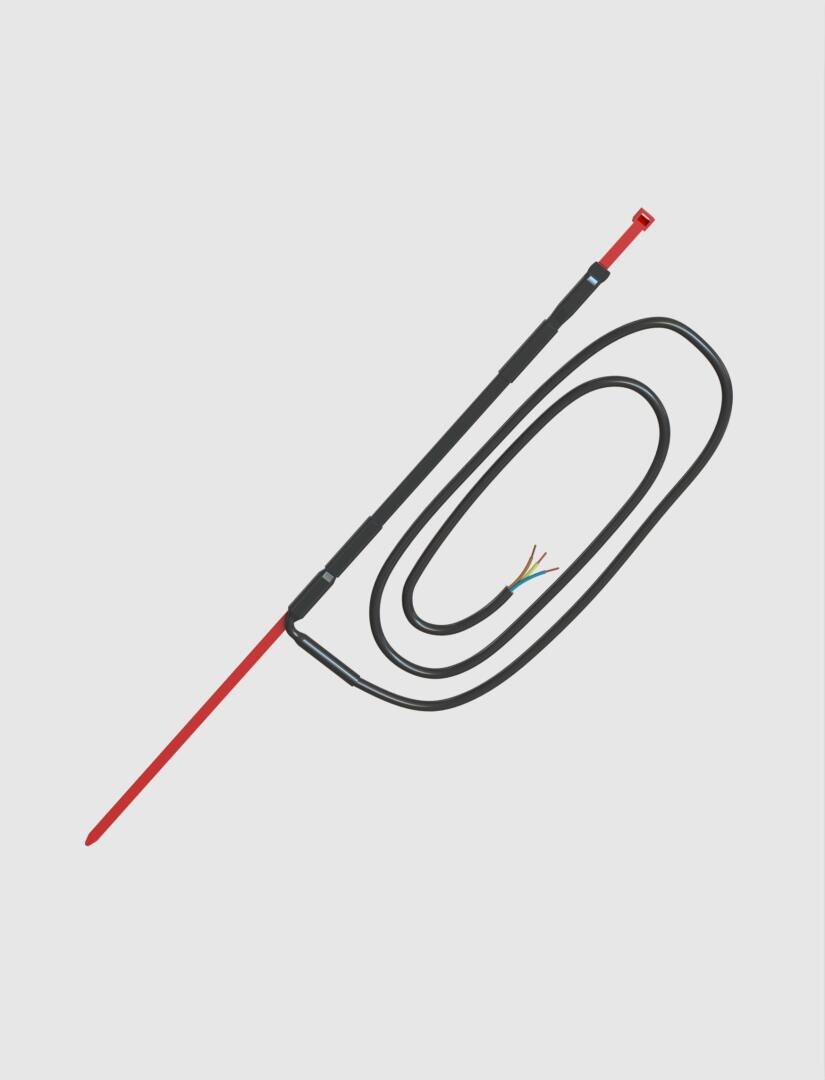

b/s/t Heizelement SR – Selbstregulierendes Heizband mit Schutzleitergeflecht für Dachgullys und Wasserspeier.



Allgemeines

Lesen Sie diese Anleitung aufmerksam und bewahren Sie sie am Gerät auf. Beachten und befolgen Sie die Sicherheitshinweise. Diese Betriebsanleitung ist ein Bestandteil des Gerätes. Die Betriebsanleitung muss über die gesamte Lebensdauer des Gerätes aufbewahrt werden. Die Betriebsanleitung ist an jeden nachfolgenden Besitzer des Gerätes weiterzugeben

Das b/s/t Heizelement SR besteht aus einem selbstregelndem Heizband und kann als Begleitheizung für Abläufe und Rohre (siehe DIN 1986-100, Kapitel 6.3.4) zum Schutz gegen Einfrieren verwendet werden.

Der selbstregulierende Effekt besteht darin, dass die Heizleistung von der Umgebungstemperatur abhängig ist. Sinkt die Außentemperatur, steigt die Leistung des Heizbandes an und gleicht den Wärmeverlust aus. Sobald die Temperatur steigt, nimmt die Heizleistung des Heizbandes wieder ab.

 Das b/s/t Heizelement SR darf nur in der kalten Jahreszeit und bei Frostgefahr betrieben werden. Um die Begleitheizung in der warmen Jahreszeit automatisch von der Netzversorgung zu trennen, kann zusätzlich ein Thermostat mit Außenfühler installiert werden.



Anwendung

·         Bestimmungsgemäßer Gebrauch: Dachablauf- und Rohrheizung gegen Zufrieren von Gullys und Wasserspeiern auf Flachdächern.

·         Geeignet für Dachabläufe und Rohre der Durchmesser von DN70 bis maximal DN200 aus verschiedenen Materialien: PVC, PP, HDPE, Aluminium, Metall.

·         Nicht geeignet für die Verwendung in Sprinkleranlagen oder wasserführenden Leitungen. Nicht geeignet für die Anwendung in explosionsgefährdeten Bereichen.

·         Diese Begleitheizung ist nicht für den Dauerbetrieb vorgesehen. Auch bei höheren Umgebungstemperaturen erfolgt eine Leistungsaufnahme - daher: Betrieb entweder mit Thermostat (im Fachhandel erhältlich) oder Betrieb nur während der kalten Jahreszeit.



Montage

Das b/s/t Heizelement SR wird mit der flachen Seite um das Rohr geschlungen. Die Anschlussleitung zeigt dabei bei vertikalen Abläufen immer nach unten.
Das Heizelement wird mit dem Kabelbinder festgezurrt. Der Kabelbinder darf nur so stark angezogen werden, dass ein Verrutschen des Heizelementes am Rohr ausgeschlossen ist.

Es ist darauf zu achten, dass das Heizelement gleichmäßig und vollflächig an der Rohrwandung anliegt. Das Heizelement darf nicht geknickt werden. Der minimale Rohrdurchmesser beträgt 75mm (DN70). Die Verlegeoberfläche ist auf scharfe Kanten zu untersuchen, welche gegebenenfalls zu beseitigen sind. Die Oberflächen müssen sauber und frei von Schmutz sein.

Bei Warmdachaufbauten wird das Heizelement am Rohr des Grundkörpers, unterhalb der Dämmstoffebene und der Tragschale befestigt. Bei Kaltdächern kann das Heizelement unterhalb der Tragschale am Rohr des Gullys montiert werden. Bei Wasserspeiern sind im Umgebungsbereich des Heizbandes nur Dämmstoffe der Baustoffklasse A nach DIN 4102 zu verwenden.



Elektrische Installation

·         Der elektrische Anschluss und die Installation dürfen nur von einem Elektrofachbetrieb durchgeführt werden. Die einschlägigen VDE- und EVU-Vorschriften müssen beachtet werden.

·         Begleitheizsysteme sind so zu betreiben und instand zu halten, dass der sichere Betrieb gewährleistet ist.

·         Es sind Sicherungsautomaten der C-Charakteristik, sowie Fehlerstromschutzschalter (FI) 30 mA vorzusehen.

·         Für jeden Nebenstromkreis ist eine Überstromschutzeinrichtung vorzusehen.

·         Vor der Installation und der Instandhaltung sind sämtliche Netzstromkreise auszuschalten.

·         Eine Einrichtung zur Trennung sämtlicher Außenleiter von der Stromversorgung ist erforderlich



Technische Daten

Typ:  b/s/t Heizelement SR



·         Versorgungsspannung: 230 VAC

·         Leistung bei 10°C: 25 W/m

·         Schutzart IP 65

·         Schutzklasse I

·         Temperaturklasse T6

·         Maximale Betriebstemperatur (eingeschaltet): 65°C

·         Maximale Einsatztemperatur / Lagertemperatur (ausgeschaltet): 80°C

·         Minimale Verlegetemperatur: -60°C

·         Anschluss über 3-adriges Elektrokabel D = 8,5 mm, Län­ge 2000 mm

·         Außenmantel Heizelement: TPE-O

·         Heizband-Abmessung (Funktionsteil): 300 mm x 11 mm, Dicke: 5,6 mm

·         Länge Kabelbinder: 750mm

·         Minimaler Biegeradius Heizband: 25mm

·         Für Flachdacheinläufe mit Rohrdurchmesser DN70 – DN200



Geprüft nach EN 60335-1, EN 55014-1 A1, EN 61000-3-2

Relevante Normen für Installation, Betrieb, Bauweise und Prüfungen:

u.a. DIN EN 60519-1: 2020-12, DIN EN 60519-10:2014-01, DIN EN 62395-1:2014-10
